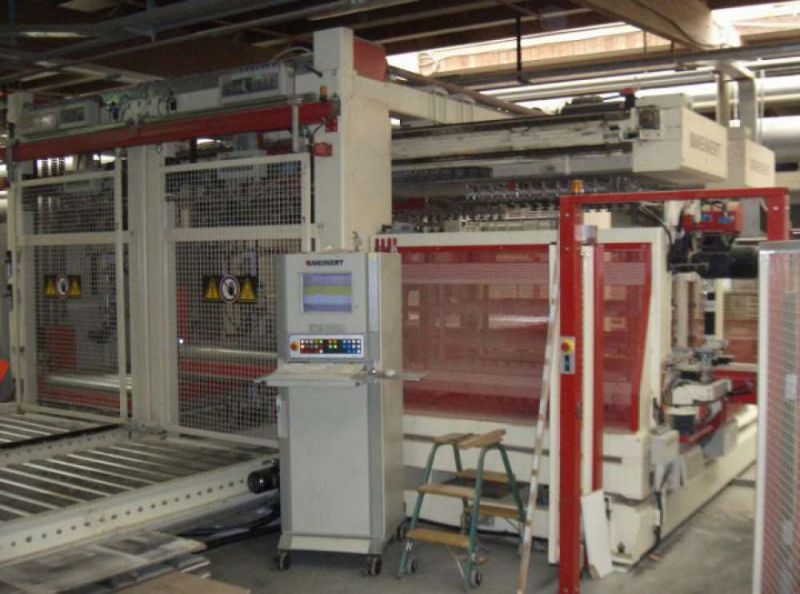

Paternoster-Hochleistungs-Beschickungs-Anlage

Details
MaschinenartPaternoster-Hochleistungs-Beschickungs-Anlage
Baujahr2000
FabrikatMeinert
TypeBM 33 3000/1300
Bearbeitungsmaße
MaschinengruppeMaterial Handling - Automatisierung
Beschreibung

Produktinformationen "Paternoster-Hochleistungs-Beschickungs-Anlage"

grubenlos

Quer-Beschickung über Flur von 2 Stapelplätzen, ohne Wartezeit bei einem Stapelwechsel

2 Stapelplätze mit Hebebühnen über Flur

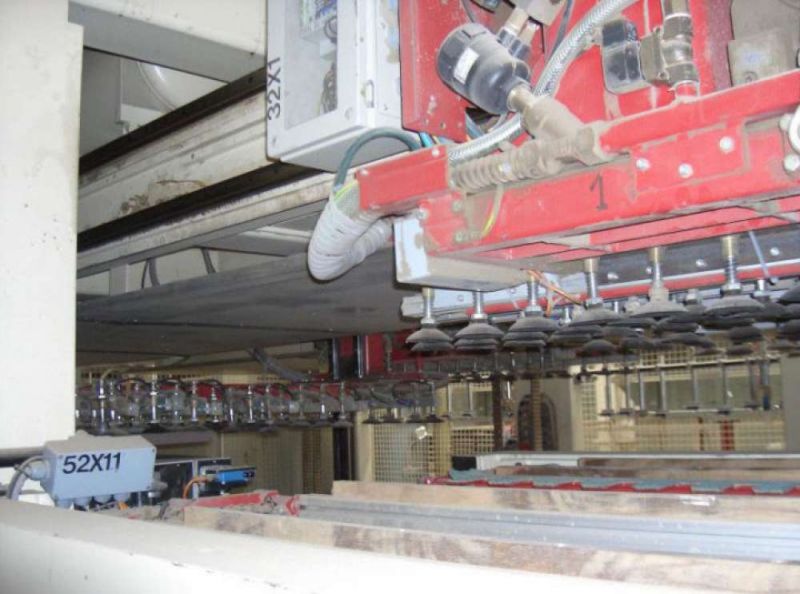

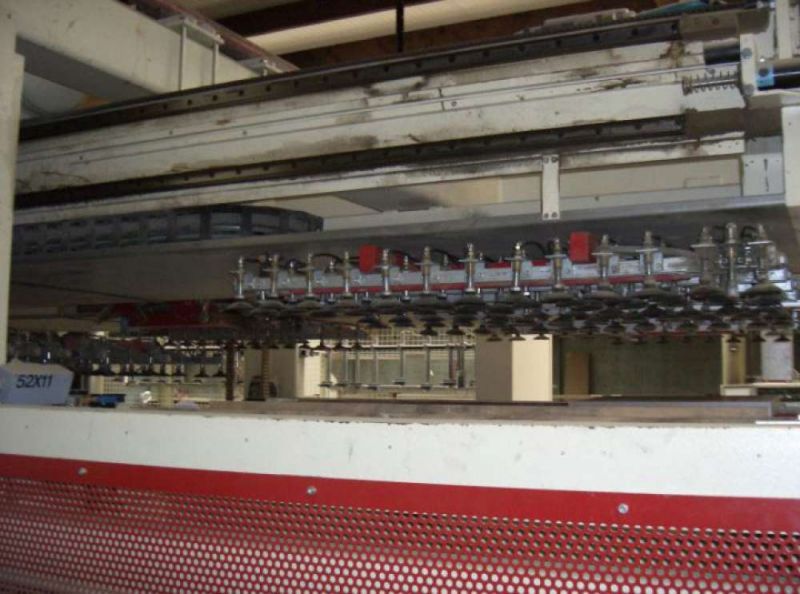

Vakuum-Leisten zur Aufnahme der Platten vom Stapel

Plattentransport auf Schiebeleisten durch umlaufende Nocken



Arbeitsweise:

Stapel-Einlauf von Bereitstellungs-Rollenbahnen vor der Anlage;

Transport der leeren Schonplatten oder Palettenauf sep. Rollenbahnen;

Vakuum-Entnahme von 1-bis 6-reihigen Stapelbildern mit 2 Vakuum-Leisten und anschließendes Ablegen auf Schiebeleisten;

Horizontal-Transport durch Mitnehmernocken;

Vertikal-Transport mit anschließendem Ablegen der Platten auf einen Ablege- und Auslauf-Riemenförderer; Weitertransport auf einen sep. Dosier-Riemenförderer zum Vereinzeln der mehr-reihigen Stapelbilder



Leistung: max. 28 Takte/min; max. 25 Takte/min bei 2 Teilen nebeneinander

Stapelgenauigkeit: +/- 25 mm allseitig



bestehend aus:

- 2 Hebebühnen 3300 x 1500 mm

- 4 Vakuum-Leisten (2 je Stapelplatz)

- 1 Horizontal-Transport mit Servo-Antrieb

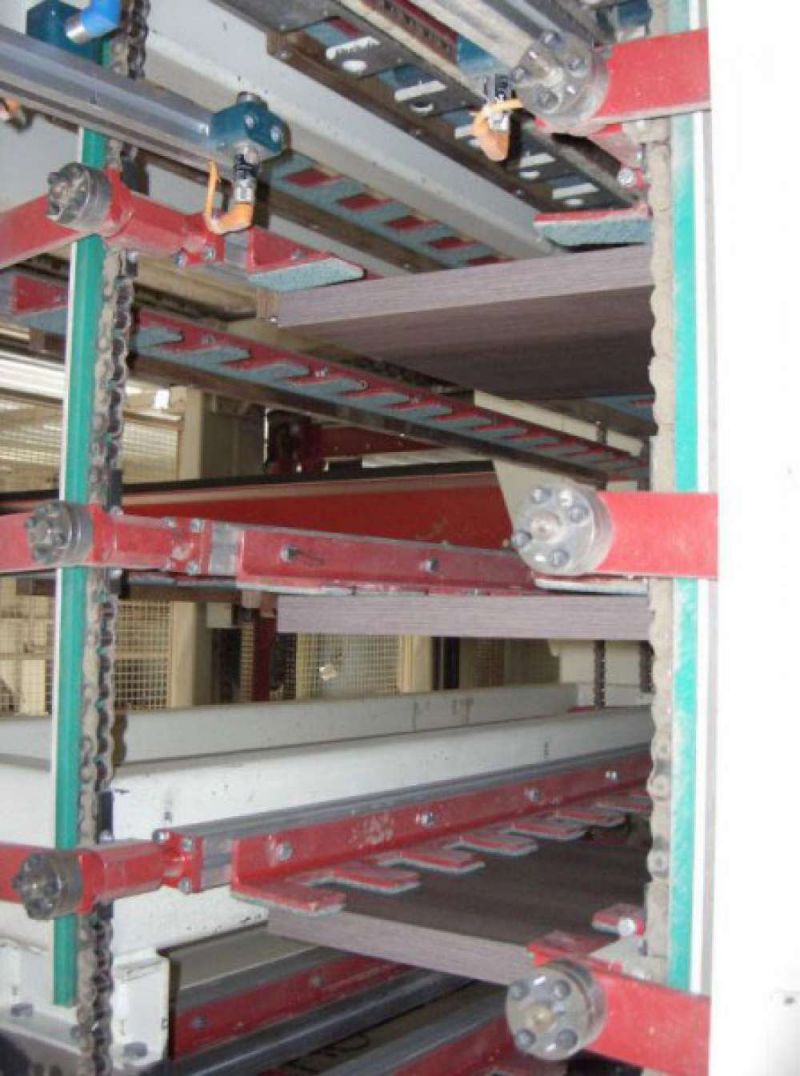

- 2 Paternoster-Wände, 1 x fest, 1 x motor. verstellbar

  mit elektron. Positionierung

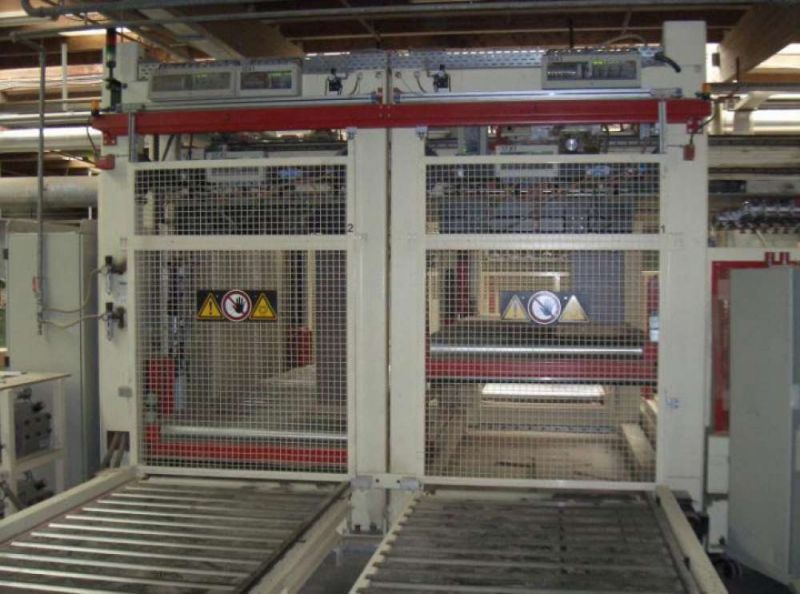

- 2 autom. Schiebetore, pneum. betätigt mit Stapel-

  Einlaufautomatik
