Doppelendprofiler

Details
MaschinenartDoppelendprofiler
Baujahr1994
FabrikatHomag
TypeFLO 23/26
Bearbeitungsmaße2600 mm
MaschinengruppeFormat- und Kantenbearbeitung
Beschreibung

Produktinformationen "Doppelendprofiler"

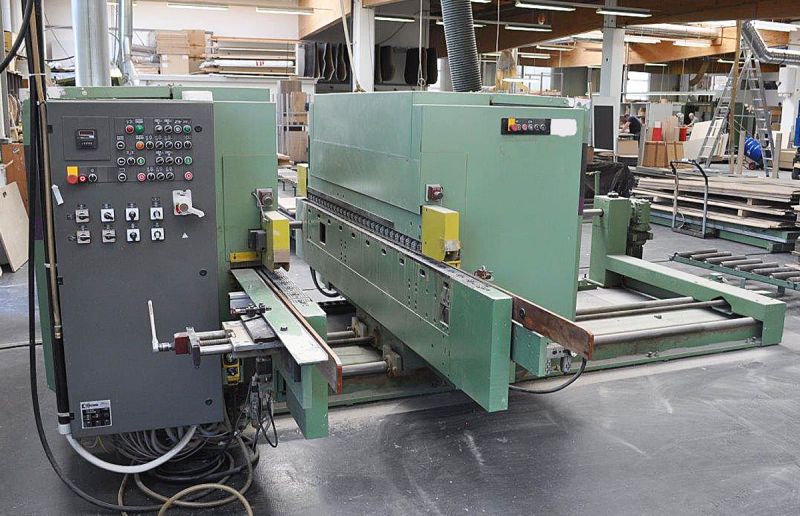

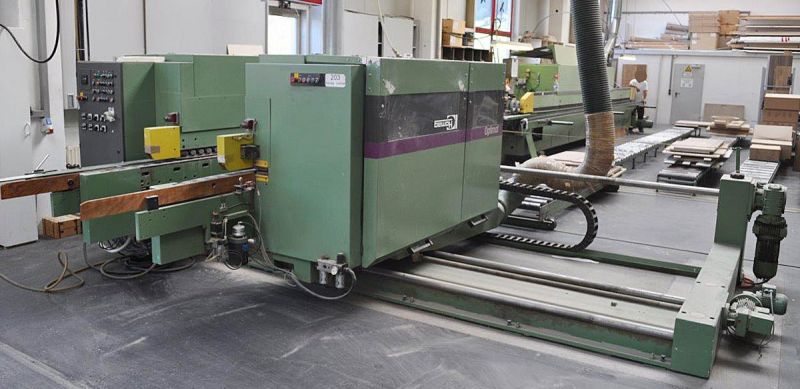

Doppelendprofiler Homag Type FLO 23 / 26

CE Ausführung
Blockgliederkette mit versenkbaren Anschlagnocken, Abstand 1000 mm
Nockenhöhe stufenlos bis max. 20 mm Ausstand
Oberdruck mit angetriebenem Keilriemen, manuell höhenverstellbar, mit digitaler Positionsanzeige.
Aussparung in der Kettenbahn für Mittelschnittwelle bei freiem Platz.

Vorschub stufenlos regelbar                 5 - 25 m/min
Arbeitshöhe                                         905 mm
Werkstückdicke                                               8 - 90 mm
Werkstückbreite doppelseitig min. ca.   190 mm
Werkstückbreite doppelseitig max.       2600 mm
Werkstückausstand verstellbar              10 - 120 mm

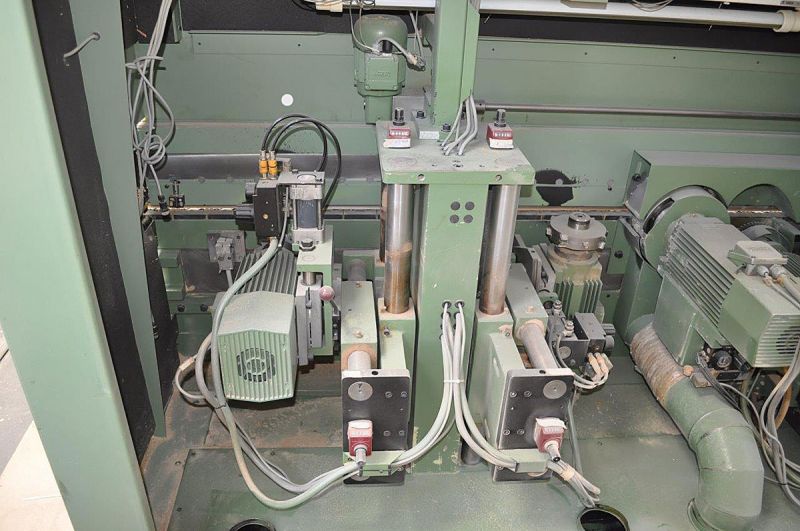

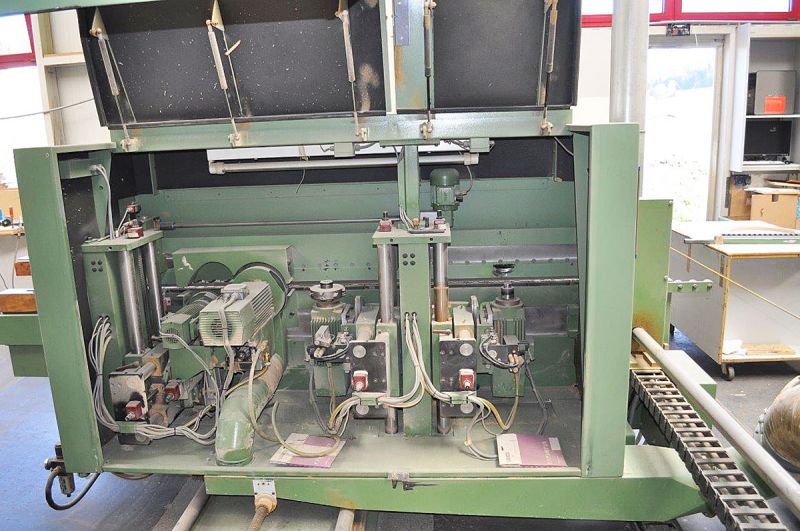

Bestückung je Seite:
- Vorritzaggregat 1,5 kW gesteuert, 100 Hz, 6000 1/min
- Zerspaneraggregat 6,6 kW, 100 Hz, 6000 1/min, 15 Grad schwenkbar
- 1 x Standardfräsaggregat, Pneumatiksteuerung 4,5 kW, 100 Hz, 6000 1/min, Schwenkbereich 90°
- 1 x Standardfräsaggregat, Pneumatiksteuerung 4,5 kW, 100 Hz, 6000 1/min, Schwenkbereich 90°

Breitenverstellung mit digitaler Positionsanzeige
Motorische Höhenverstellung, Anzeige über Zählwerk

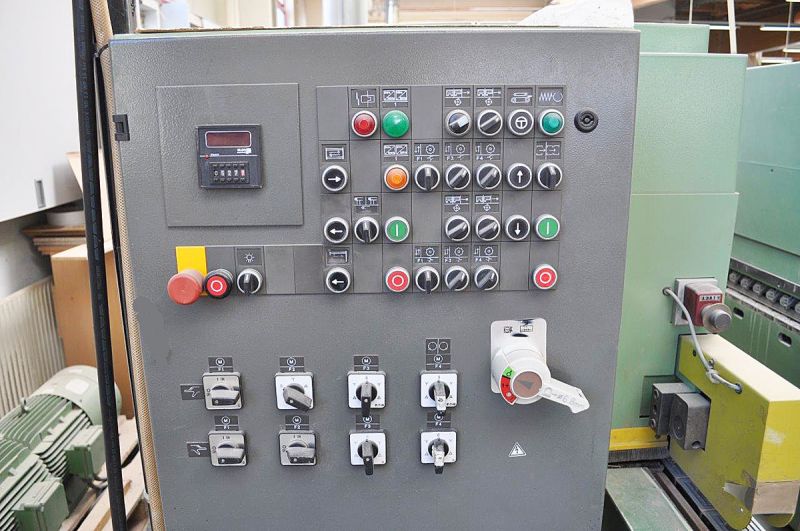

Schaltschrank mit Bedienpult an der linken Maschinenseite
Frequenzumformer   45 KVA, 100 Hz, IP 54
380 V, 50 Hz

Maschinenabmessungen:
Länge     4150 mm
Breite     4950 mm
Höhe      2000 mm
Gewicht  6260 kg
