Plattenaufteil - Winkelanlage

Details
MaschinenartPlattenaufteil - Winkelanlage
Baujahr0
FabrikatSchelling
TypeAT 580/230
Bearbeitungsmaße5800 x 2300 x 160 mm
MaschinengruppeAUFTEILEN - SÄGEN
Beschreibung

Produktinformationen "Plattenaufteil - Winkelanlage"

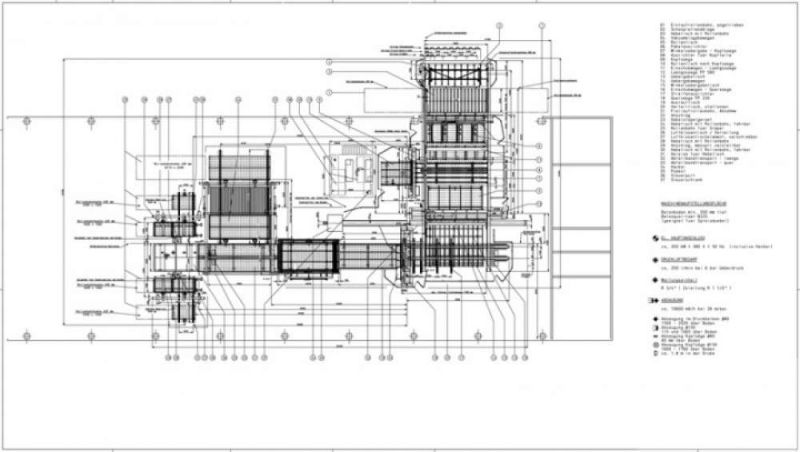

Schelling Plattenaufteilanlage AT 580/230 mit Vakuumeingabe und Handstapelung

# 47430



1. TECHNISCHE DATEN



  Sägeblattdurchmesser:                                                          530 mm



  Sägeblatt über Tisch max.: (Sägeblattüberstand)                     160 mm

  Klemmeröffnung max.:                                                         160 mm

  Klemmeröffnung min.:                                                            4 mm



  Motorleistung Hauptsäge bei 50 Hz                                        24 kW



  Geschwindigkeit Sägeaggregat vor:                                       5-60 m/min

  Geschwindigkeit Sägeaggregat zurück:                                  60 m/min



  Geschwindigkeit Einschub vor:                                               0 - 60 m/min

  Geschwindigkeit Einschub zurück:                                          0 - 60 m/min



  Absauganschlüsse:

  Längssäge und Quersäge je:                                                  2 x Ø 150 mm                                                                                                                                     2 x Ø 100 mm

  Arbeitshöhe    Längssäge:                  950 mm

                          Quersäge:

  Bauhöhe:                                           max. 2500 mm



  Aufstellen der Anlage ebenerdig mit Gruben für die Hebetische



  Elektrische Leistung:                                      ca. 200 kW / incl. Hacker



  Netzspannung des Kunden:                400 V /  50 Hz



  Druckluftmenge:                                            ca. 250 l/min bei 6 bar



  Betriebsdruck:                                    min. 6 bar Überdruck



  Absaugmenge:                                               ca. 12000 m3/h

  Luftgeschwindigkeit:                                      30 m/s



  Unterdruck:                                                    2500 Pascal an den Sägemaschinen



  Spannung und Frequenz:                    400 V / 50 Hz











2. Daten der Platten ( rohe und beschichtete Platten )



  Platten            Längen            Breiten             Dicken             Pakethöhe        %

                        (mm)                (mm)                (mm)                 (mm)

  -------------------------------------------------------------------------------------------------------------

  Spanplatten     2000 - 5600   1000 - 2200         6 - 50               max. 152





  Großplattenstapel: Höhe:                    max. 1000 mm inkl. Schonplatte



  Schrägstellung auf Stapelhöhe :         ±  70 mm

  Schrägstellung auf Pakethöhe  :         <   30 mm



  Einlaufrollenbahnhöhe:                       ca. 250 mm



  Plattenkanten:                                    besäumt





Modular Control System

  Software für Plattenaufteilsäge mit Siemens S7 Soft SPS



  Betriebssystem Windows 7

  Betriebssystem-Sprache: Deutsch



  Hardware:

  - PC mit Tastatur und Maus, alle

    Komponenten in industrietauglicher Ausführung

  - 22 Zoll TFT-Monitor

    CD-ROM-Laufwerk

  - Ethernet on Board

  - Eine freie serielle Schnittstelle

  - USB für Drucker





  Planspeicher:

  - Die maximale Anzahl der Läufe ist nur limitiert durch die

    Speicherkapazität der Festplatte

  - Die maximale Anzahl der Schnittpläne beträgt theoretisch

    rund 10.000.000 (10.000 pro Lauf). Praktisch ist die

    Anzahl der Schnittpläne durch den freien Festplatten-

    speicher begrenzt. Pro MB Festplattenspeicher können

    durchschnittlich 500 Schnittpläne gespeichert werden.

    Bei 1GB Speicherplatz können damit etwa 500.000

    Schnittpläne abgespeichert werden.

  - Die maximale Anzahl der Formate pro Lauf beträgt 9999.



  Standard-Sprachen:

  - Alle Texte für Klartext-Diagnose, Online-Hilfe und

    Bedienerführung in Landessprache





Standard-Maschinenfunktionen

  - Schnittplaneingabe mit grafischer Anzeige

  - Animierte Darstellung von Produktionsabläufen

  - Klartext-Diagnose mit Online-Hilfefunktionen

  - Anzeige von Ist- und Sollwerten

  - Einschub mit Servoantrieb mit stufenloser Regelung der

    Fahrgeschwindigkeit und der Beschleunigung. Langsames

    Ein- und Ausschneiden, stufenlose, automatische Anpassung

    der Schnittlänge an die Plattengröße, stufenlose automa-

    tische Anpassung der Schnitthöhe an die Pakethöhe bei

    frei wählbarem Sägeblatt-Überstand, Einstellung der Säge-

    vorschubgeschwindigkeit vom Steuerpult.

    - Aufteilung der Besäumreste (vorne/hinten) für minimale

    Anzahl vom Restschnitten.



  Grundsteuerung für Plattenaufteilanlage

  SPS Steuerungen (Siemens S7 Soft SPS)

  mit für Sägeanlagen (Eingabe, Längssäge und

  Quersäge).



  Bewegungen im Handbetrieb:

  Eine Vielzahl von Bewegungen kann auch im Handbetrieb

  über das Auslösen am Bildschirm (Maus) gefahren werden.

  Hierzu zählen z.B. Rollenbahnen, Einschübe, Klemmer auf/ab

  Klemmer auf/zu, Vakuum vor, Streifenausrichter auf/ab, vor/zurück.



  Einige wenige Bewegungen können im Handbetrieb ausgelöst werden,

  dies aber in Zusammenhang mit einer anderen Funktion

  (z.B.: Staubklappen ab, Druckbalken ab und Vorritzer auf nur

  in Verbindung mit dem Auslösen eines Einzelschnittes.





Sortier- und Stapeleinrichtung automatik





Hebetisch mit Fahrwerk



Tragkraft 18 to

Rollendurchmesser 90mm

Rollenteilung 140mm



  Länge      Breite      Nutzhub

  (mm)       (mm)        (mm)

  =====================

  5600       2200        2000





Sortier- und Stapeleinrichtung manuell



  1 Luftkissentisch

  mit Gebläse und Kugelventildüsen

  Länge  4100 mm Breite 2600 mm



  2 Hebetische (Hubgeschwindigkeit v = 5 m/min)



  mit Hydraulik,

  In Abhängigkeit von der Eingabestapelhöhe kann eine

  Grube oder ein Fundamentsockel erforderlich sein.



  Länge      Breite      Nutzhub

  (mm)       (mm)        (mm)

  =====================

  2100       1300        1800



 2 Hebetische mit Fahrwerk (Hubgeschwindigkeit v = 5 m/min)



 mit Hydraulik,

  In Abhängigkeit von der Eingabestapelhöhe kann eine

  Grube oder ein Fundamentsockel erforderlich sein.



  Länge      Breite      Nutzhub

  (mm)       (mm)        (mm)

  =====================

  1600       1300        1600



  Steuerungen für 4 Hebetische



  Der Hebetisch fährt per Tasten-Druck ab.



Auslaufrollenbahnen



  Auslaufrollenbahnen angetrieben
